ЖД Павлова, Воронеж

жд павлова, воронеж, peri, опалубкаб опалубка peri
жд платонова, жк платонова, воронеж, опалубка в воронеже, опалубка peri
ЖД Платонова, Воронеж, жк платонова, опалубка в воронеже, опалубка peri
несущие леса, монолитное строительство, опалубка в воронеже, опалубка peri, жд платонова, жк платонова
сверхмощные опоры, монолитное строительство, опалубка в воронеже, опалубка peri, распределительная балка
опалубка в Воронеже, опалубка peri, несущие леса, несущая башня, жд платонова, жк платонова
1
/
6

Описание объекта

Многоквартирный дом со встроенными нежилыми помещениями и 2-х ярусной подземной автостоянкой. Архитектурный проект дома - это сочетание строгой красоты, современной архитектуры и новейших технических решений. Объект удачно расположен в тихом историческом центре Воронежа. Рядом Театр оперы и балета, Никитинская библиотека.

Требования объекта

  • Опалубить консоль вылетом 6,0 м, которая является частью монолитного перекрытия этажа

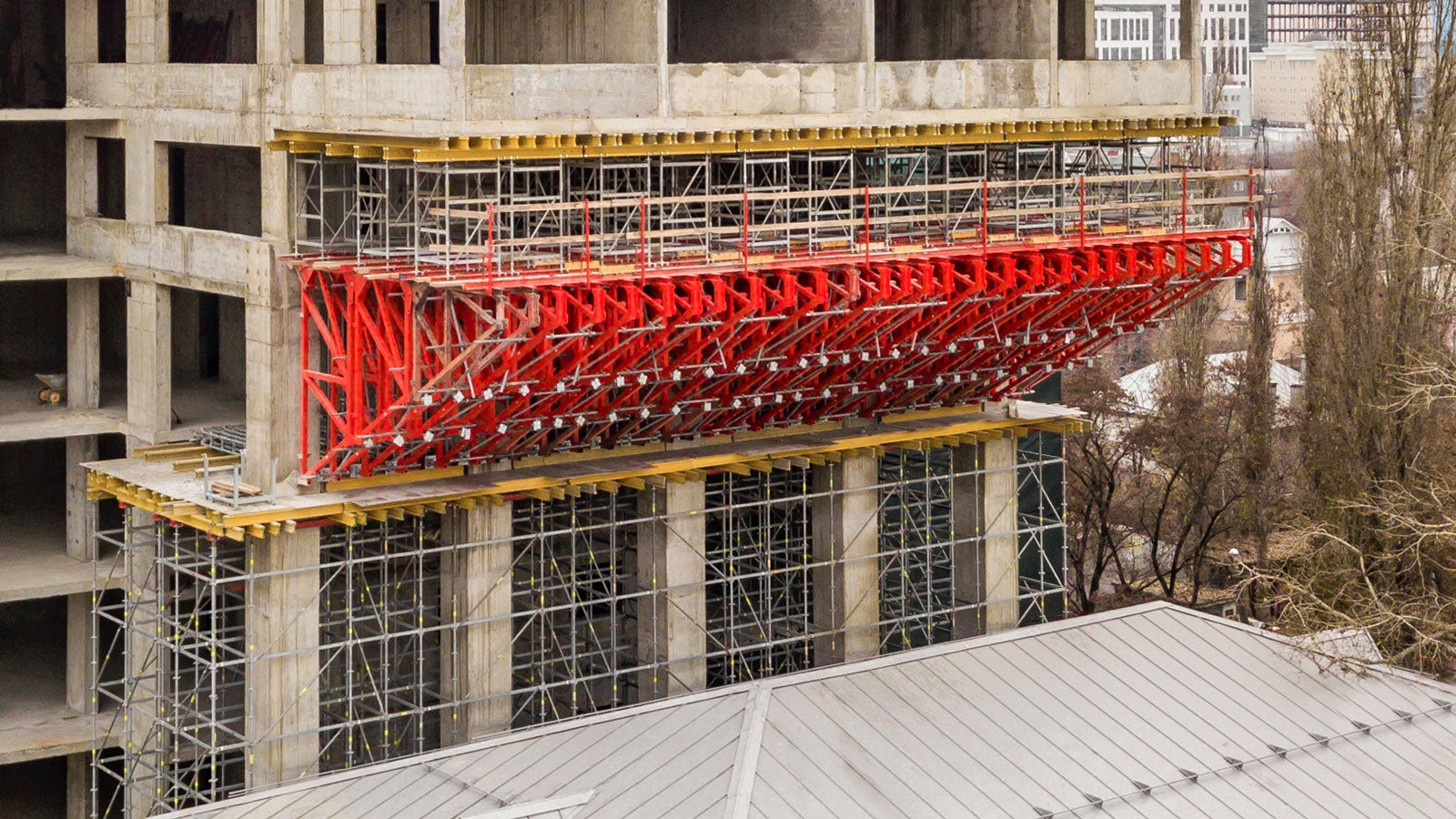

  • Учесть расположение консоли над зданием культурного наследия, а также расстояние между стенами здания и возводимого жилого дома – 6,4 м
  • Предусмотреть в проекте сбор нагрузок от 3-х вышележащих этажей

Клиент

АО «ДСК»

Преимущества для клиента

  • Абсолютная надежность
  • Оперативность поставки опалубки
  • Прогнозируемый период аренды
  • Детальный ППР
  • Инженерное сопровождение

Решение PERI

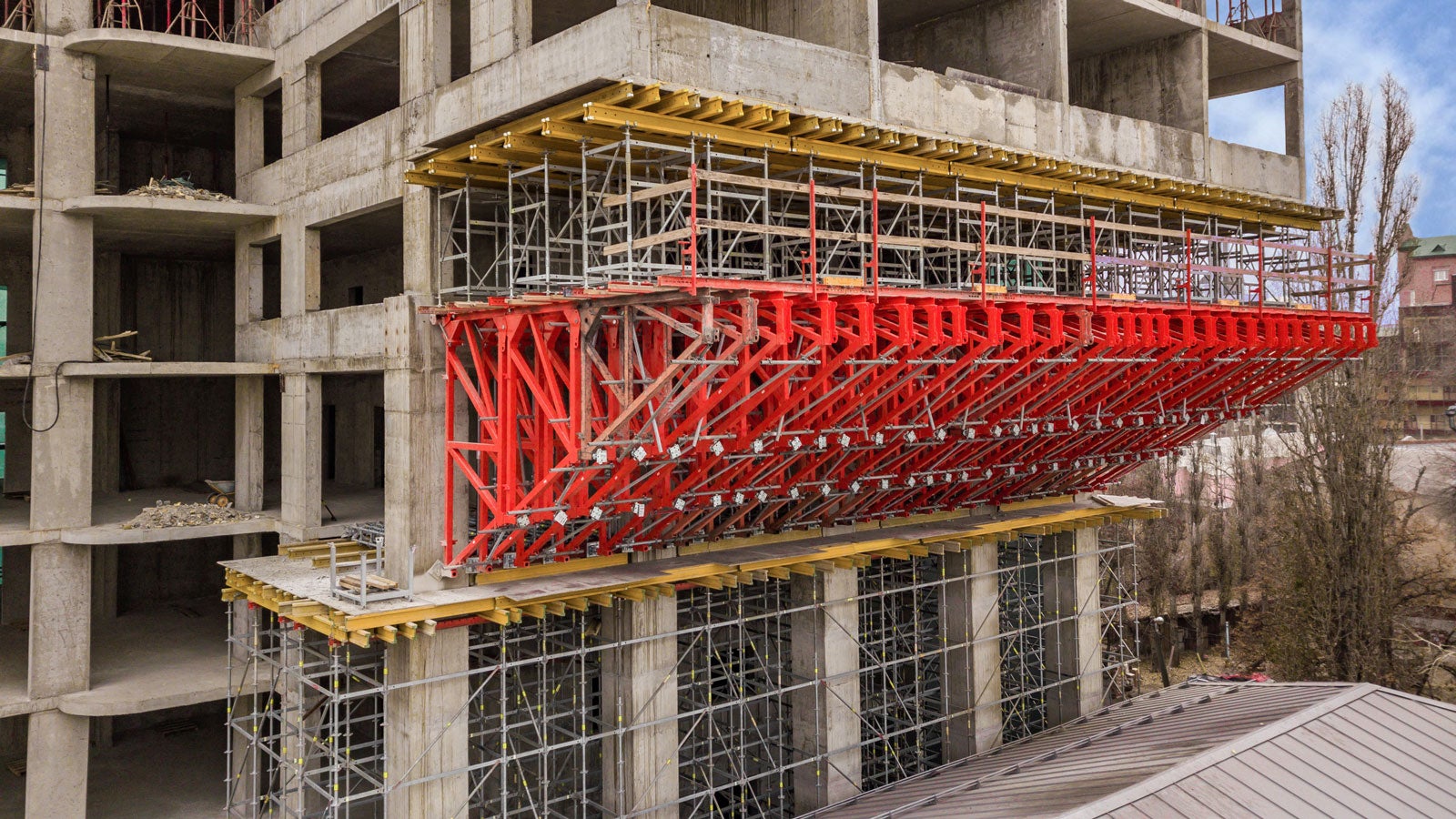

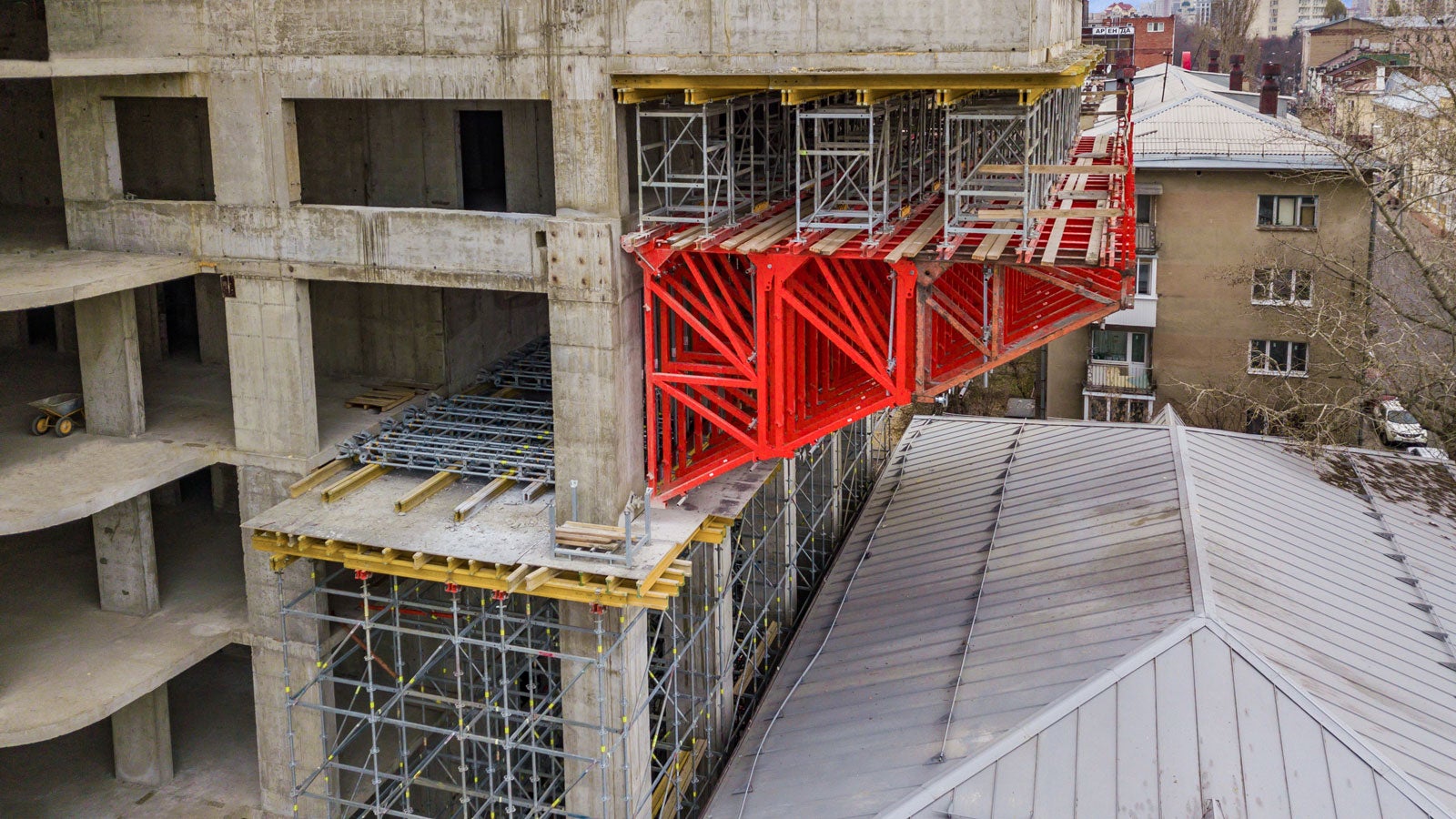

  • Спроектировали горизонтальный стол из SB рам для опалубливания консоли перекрытия вылетом 6,0 м

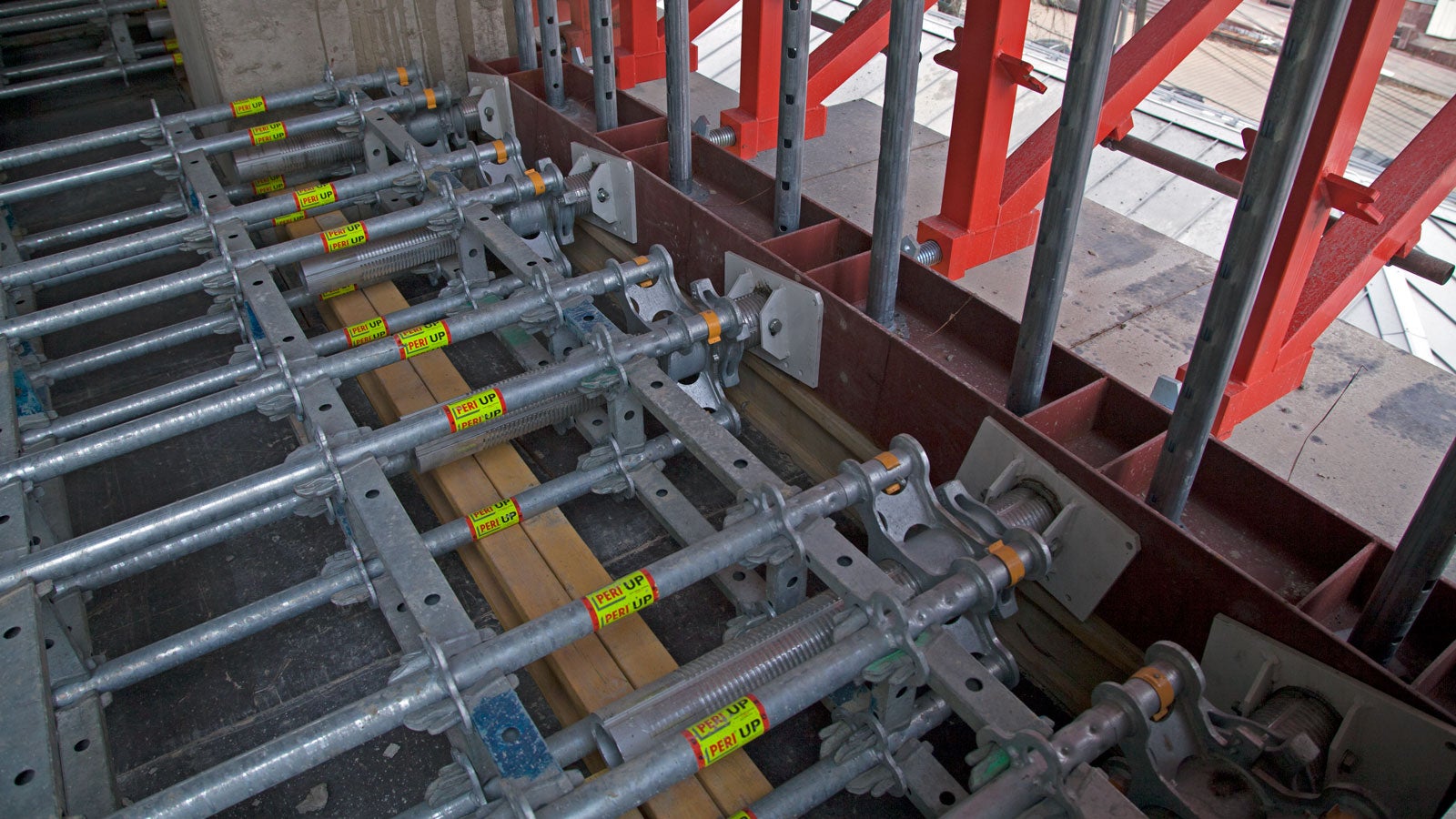

  • Разработали сложное инженерное решение для опирания стола в двух точках. Верхняя точка через анкерную систему DW 26 упиралась в готовое перекрытие. Нижняя – в специальную распределительную балку, которая через сверхмощные опоры PERI UP Flex Heavy duty HD передавала нагрузку на готовую стену здания.

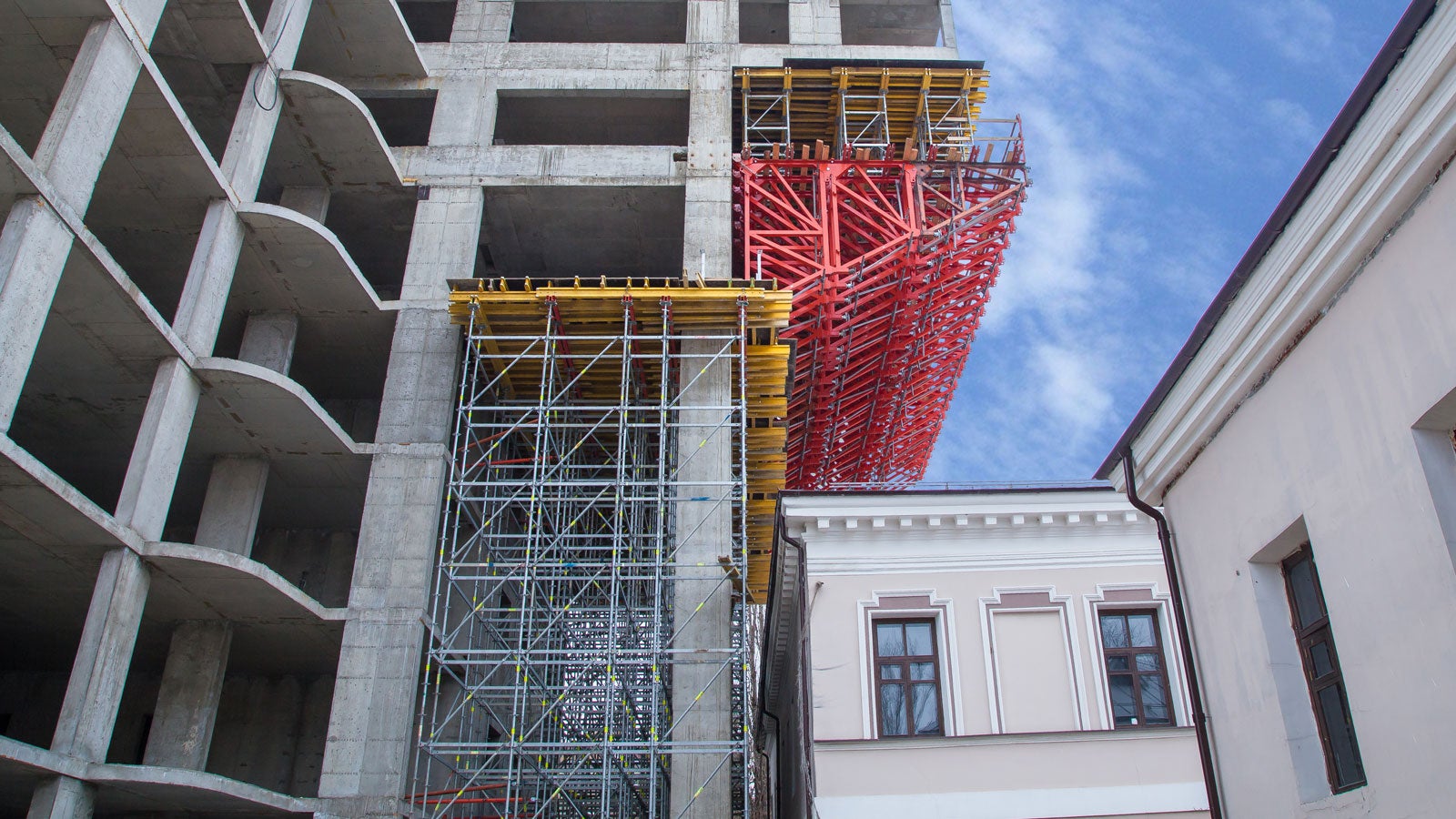

  • Сверхмощные опоры в свою очередь уложены на палубу, которая установлена на башню высотой 13 м из несущих лесов PERI UP Flex.

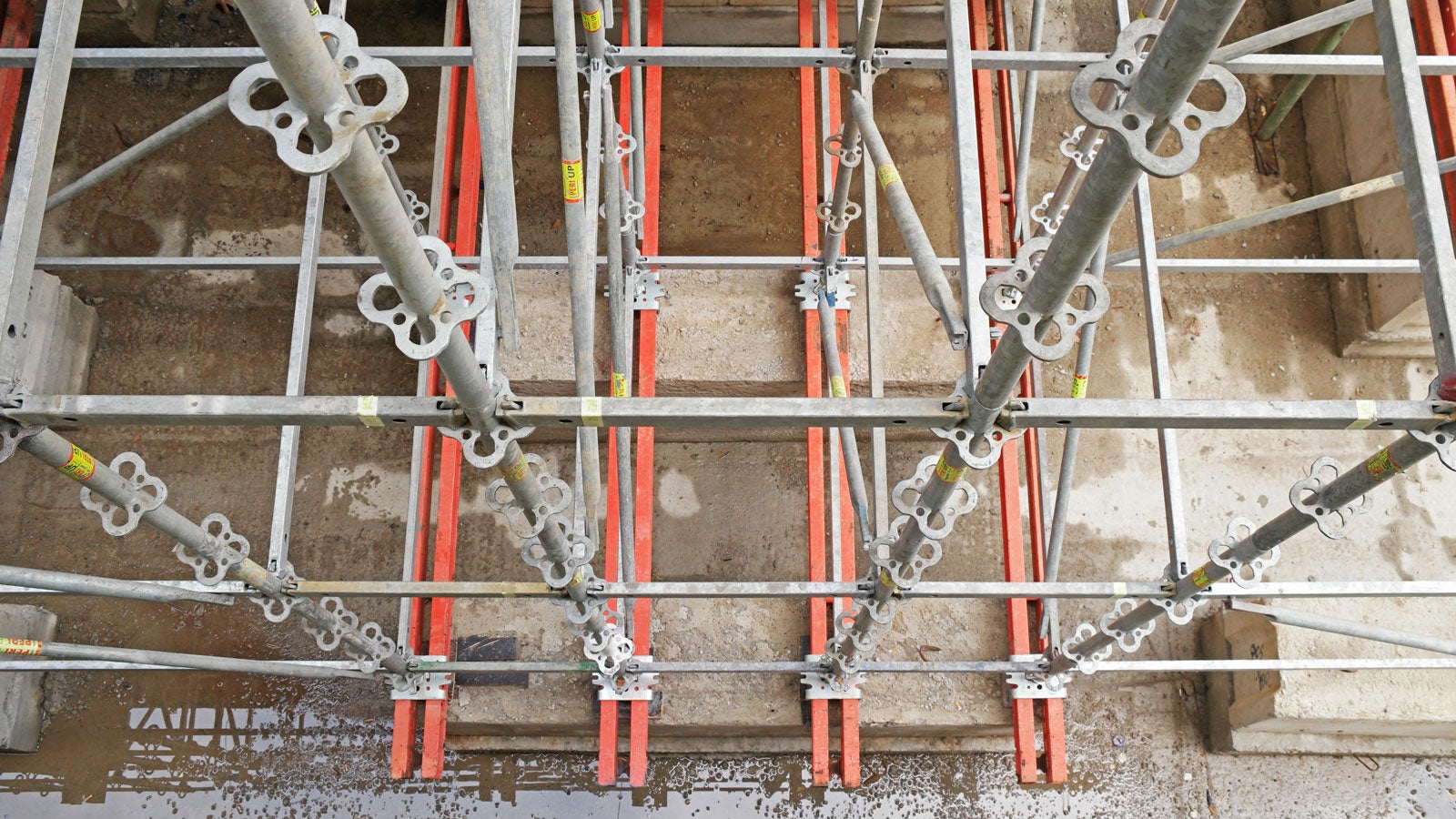

  • Чтобы снизить крен и деформацию башни, леса установили на специальное основание из ригелей SRU.
  • Произвели статические расчеты по нагрузкам и деформации стола из SB рам в специальной программе, чтобы гарантировать безопасность возведение перекрытий следующих этажей с учетом переопирания на стол.
  • Защитили все уровни монтажных горизонтов ограждением из стоек PD8, чтобы предотвратить падение строительного мусора и обеспечить безопасность ведения работ.
  • Подготовили сборочные чертежи на каждую систему и обеспечили техническую поддержку на строительной площадке.

Системы PERI на объекте
