Преимущества для клиента
- высокий темп строительства
- экономия кранового времени благодаря использованию легкой опалубки
- сокращение сроков переборки опалубки за счет технологичности систем и предварительного учета возможных изменений
- учет конструктивных особенностей ядра при разработке проекта
- оперативный учет изменений, возникающих в ходе реализации проекта
- безопасность строителей в процессе работы на высоте
- круглосуточная техническая поддержка 24/7
-
Требования объекта
- одностороннее опалубливание стен фундамента башни без использования крана и при давлении 80 кН/кв м
- опалубливание ядра башни
- опалубливание аутригерных этажей
- защита периметра башни с учетом большой ветровой нагрузки в связи с расположением объекта на берегу Финского залива
- несущая конструкция для поддержки трех металлических ферм длиной 36 м и весом 110 тонн, а также балок и связей на здании МФЗ
- консольно-переставные консоли и опалубка для монолитных ядер МФЗ
-
Решение PERI
- ручной монтаж легких панелей DOMINO на уровне фундамента позволил провести опалубливание без крана
- балочно-ригельная опалубка VARIO для ядра башни, установленная на самоподъемную систему ACS, перемещалась на следующую захватку гидравликой
- для углов были использованы шарнирные металлические углы с интегрированным элементом распалубливания
- щиты опалубки VARIO спроектированы таким образом, чтобы у строителей была возможность на месте настраивать опалубку под изменяющуюся геометрию без использования крана
- для комфортной работы в стесненных условиях и в маленьких шахтах запроектированы специальные стальные элементы стеновой опалубки, оставляющие больше пространства для работ внутри и оснащенные специальными элементами для распалубливания
- после подъема системы на следующую захватку внутренняя опалубка ядра опускалась на уровень ниже, освобождая место для армирования и других работ
-
- ветровые экраны оснащены специальными крыльями и раздвигались телескопически, что создавало непрерывный пояс защиты по всему периметру
- настраиваемые башмаки в системе RCS-P позволили быстро адаптировать экраны под изменяющуюся геометрию
- лестницы доступа длиной до 65 м поднимались вместе с системой ACS-P, сохраняя постоянный доступ к эвакуационным выходам
- конструкция из лесов высотой до 33 м и нагрузкой на ось 42-45 кН спроектирована в качестве несущей опоры для строительства двух блоков МФЗ
- ввиду высоких нагрузок на ж/б плиты перекрытий МФЗ было рассчитано дополнительное переопирание конструкции, собранной из несущих лесов и весом 150-160 тонн, на стойки MULTIPROP и PEP, которые были установлены на нескольких уровнях
- для доступа к монтажному горизонту по периметру конструкции организовано несколько лестниц системы PERI UP Rosett
- для комфортной работы во время монтажа ферм установлены дополнительные вышки-туры на несущих лесах
- для более точного распределения нагрузки на леса установлены несколько уровней ригелей SRU в продольном и поперечном направлении
- основная сложность монтажа лесов –конфигурация здания – решена благодаря универсальности и высокой несущей способности системы PERI UP Rosett, а также переопиранием с использованием системы MULTIPROP и стоек PEP
Фото объекта
Процесс строительства c применением технологий PERI

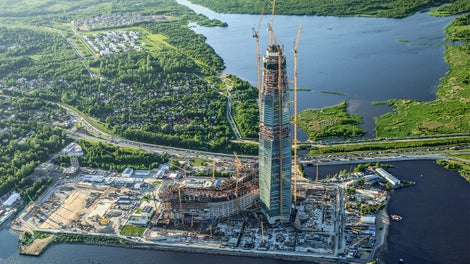

Здание, которое возводится сейчас в Санкт-Петербурге, достигнет высоты 462 м и станет самым высоким в России и Европе. В нем расположится штаб-квартира энергетической компании «Газпром». Эффектный ансамбль из небоскреба и многофункционального здания дополнят уникальный амфитеатр и благоустроенные набережные.

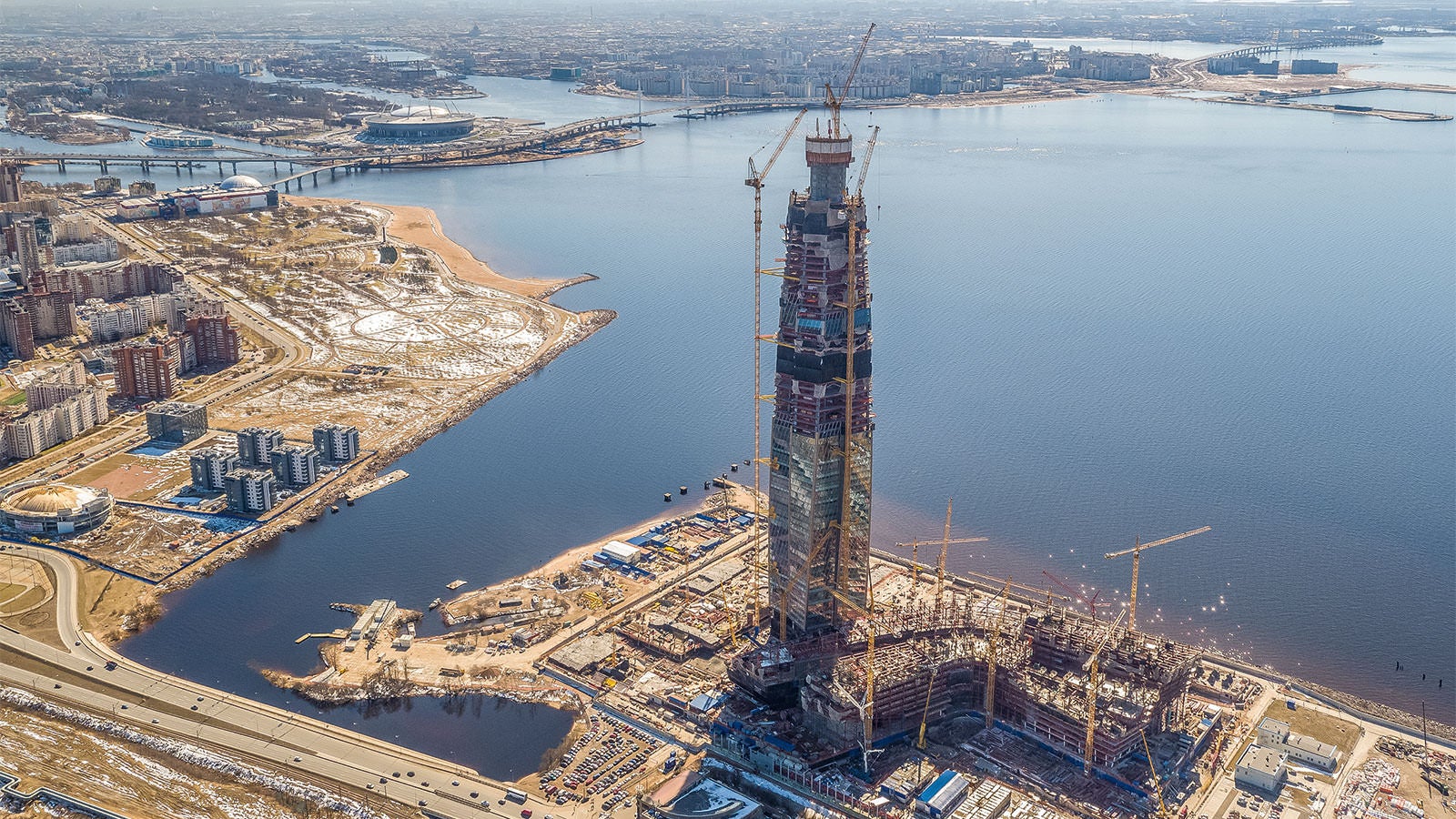

Расположение объекта на берегу Финского залива создало ряд условий. Сложность возведения фундамента небоскреба заключалась не только в грандиозной высоте здания и сильных ветровых нагрузках, но также в особенностях грунта.

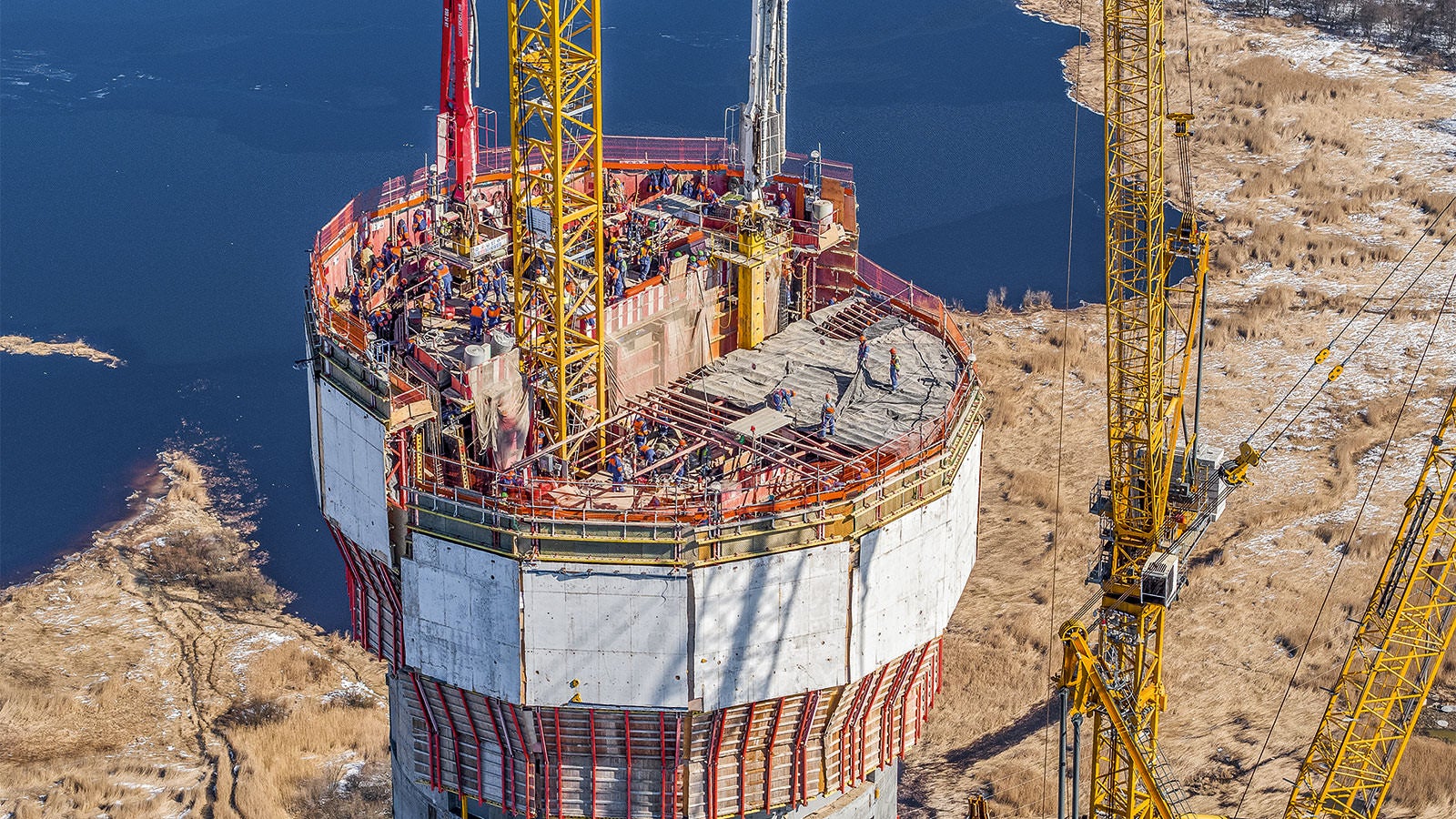

Для ядра высотного здания компания PERI спроектировала эффективное решение по опалубке на основе самоподъемной системы ACS. Опалубливание без крана и вне зависимости от погодных условий позволило ускорить темп строительства.

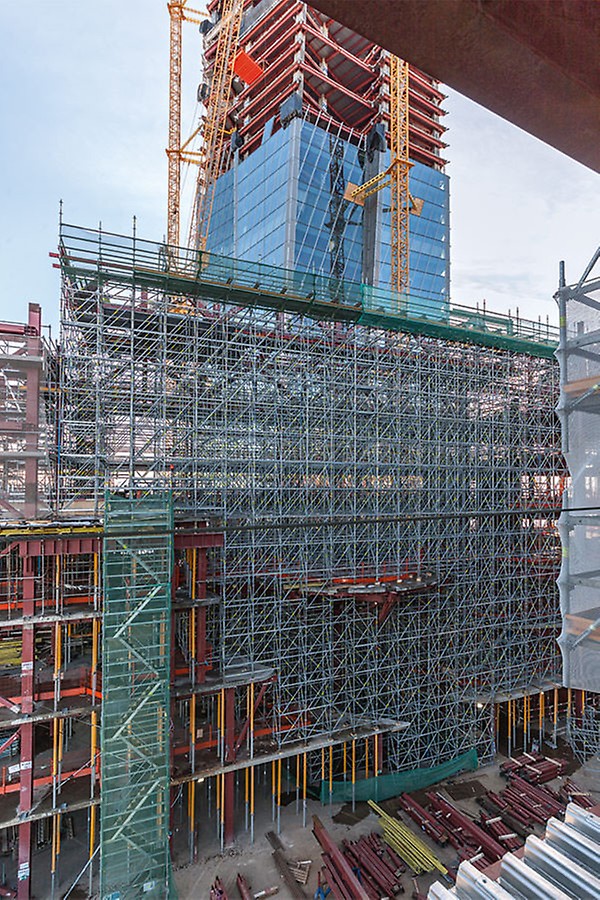

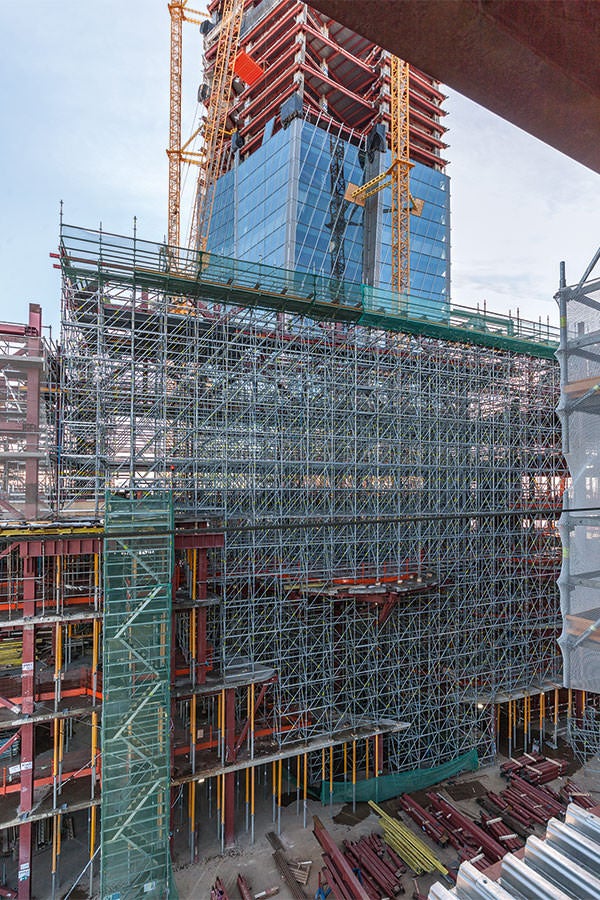

Инженерное предложение PERI также включило в себя решение по несущим конструкциям для возведения многофункционального здания Лахта Центр. Благодаря технологичности модульных строительных лесов PERI UP Flex удалось эффективно и безопасно распределить нагрузку с учетом высоты опорной конструкции, достигавшей 33 м.

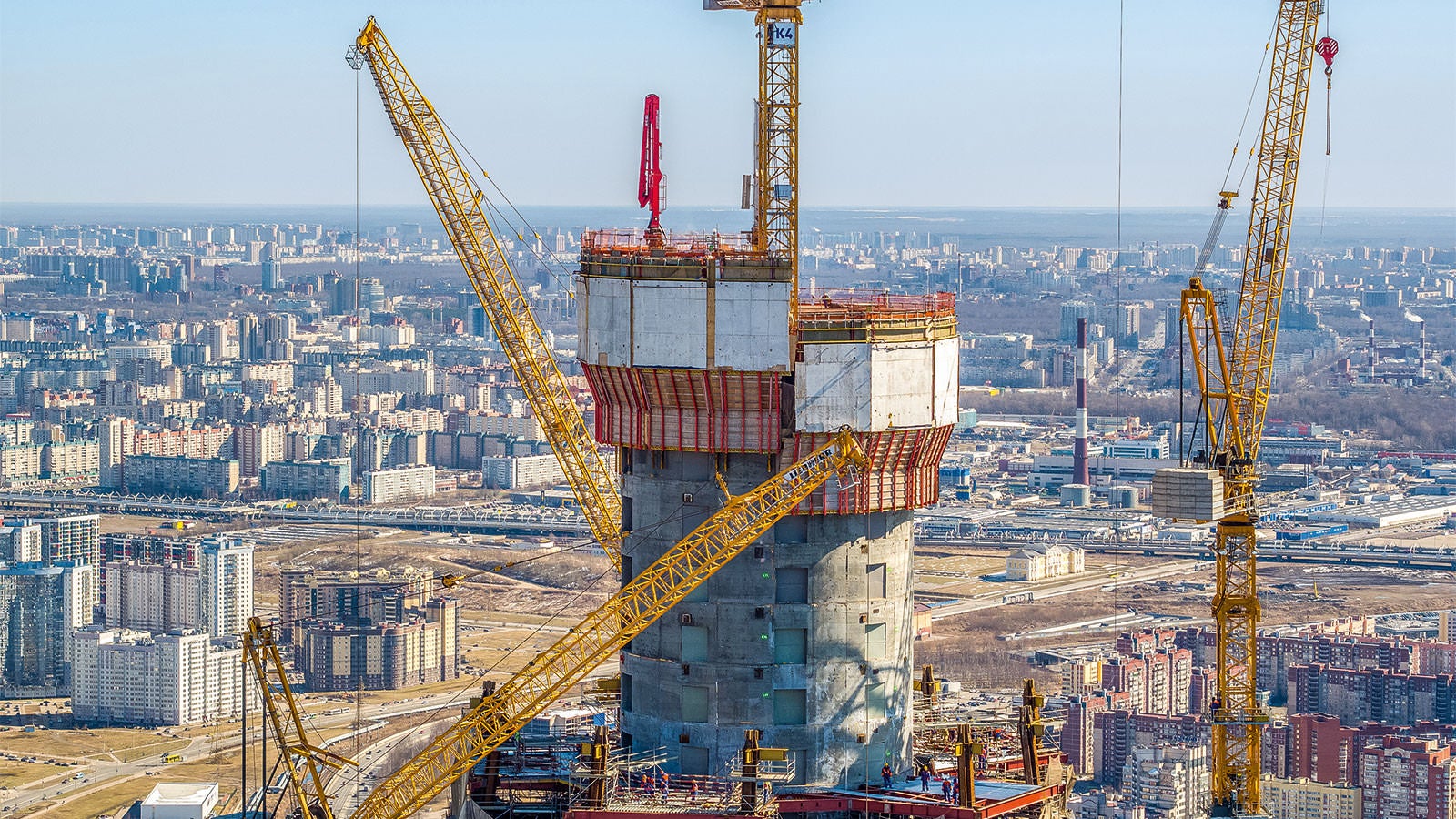

Панели ветрозащиты на самоподъемной рельсовой системе RCS, создав непрерывный пояс по всему периметру здания, обеспечили защиту рабочих на высоте. С помощью регулируемых башмаков системы RCS панели надежно крепились к выступающим и отступающим краям плит перекрытий.

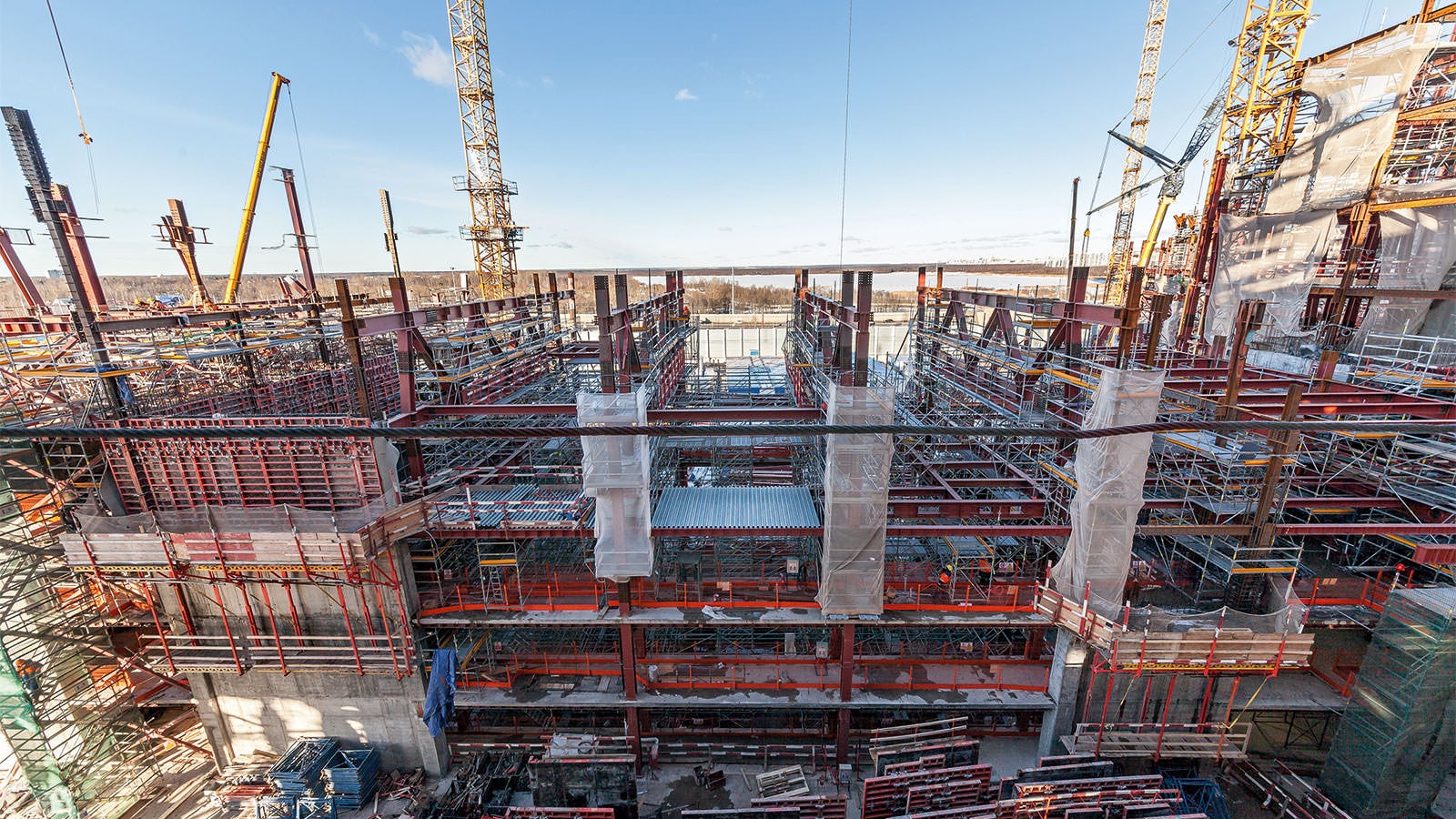

Комплексное предложение PERI включило в себя решения по опалубке и несущим конструкциям. В том числе, подъемные платформы для опалубки СВ, панельные системы опалубки TRIO и DOMINO, а также индивидуально спроектированные рабочие платформы для многофункционального здания.
Faruk Gökçe Başaran
Head of Engineering Solutions Department
It is not only an issue of procurement of the formwork, it is mostly a question of the system which improves design, quality, safety and the time schedule. That’s why we are glad for the support of Peri because of their competence in the engineering. The self-climbing corewall formwork ACS, the Windshield and all the other minor and major formwork equipments are well designed by Peri in order to have high quality, work safety and a fast time schedule. Therefore the contribution of Peri in the Lakhta Center project is the key role.
